La soluzione di rilevamento dell'ossigeno Cubic TDLAS garantisce un monitoraggio preciso e affidabile della FiO2 nelle postazioni di anestesia

{{{sourceTextContent.subTitle}}}

In che modo il sensore di ossigeno Cubic TDLAS soddisfa le esigenze di monitoraggio dell'ossigeno delle moderne postazioni anestesiologiche

{{{sourceTextContent.description}}}

Contesto: il monitoraggio dell’ossigeno è fondamentale per la sicurezza delle moderne postazioni anestesiologiche

La sicurezza del paziente durante l’anestesia generale dipende dall’erogazione precisa e dal monitoraggio continuo della concentrazione di ossigeno inspirato. Sia un’erogazione insufficiente di ossigeno, che può portare all’ipossia, sia un’erogazione eccessiva, che può contribuire alla tossicità da ossigeno, comportano conseguenze dirette e gravi per i pazienti anestetizzati, che non sono in grado di autoregolarsi né di segnalare il proprio disagio.

In considerazione di questo rischio, i principali quadri clinici e normativi hanno stabilito requisiti rigorosi per il monitoraggio dell’ossigeno nelle postazioni anestesiologiche. Gli standard dell’American Society of Anesthesiologists (ASA) per il monitoraggio anestesiologico di base, modificati da ultimo nell’ottobre 2025, stabiliscono che durante qualsiasi anestesia generale somministrata tramite un apparecchio per anestesia, sia necessario utilizzare un analizzatore di ossigeno per valutare la concentrazione di ossigeno nel circuito respiratorio e che l’apparecchio debba essere dotato di un allarme funzionante in caso di bassa concentrazione di ossigeno. La norma ISO 80601-2-13:2022, che definisce i requisiti di sicurezza di base e le prestazioni essenziali per le postazioni anestesiologiche, identifica il monitoraggio della concentrazione di ossigeno come un parametro fondamentale, parte integrante del funzionamento sicuro dei sistemi di somministrazione dell’anestesia.

Tali requisiti riflettono il ruolo fondamentale del sensore di ossigeno come componente di sicurezza obbligatorio all’interno della postazione anestesiologica, poiché la sua precisione di misurazione determina direttamente l’affidabilità delle funzioni di allarme di protezione durante ogni procedura.

Sfida: Mantenere la precisione della misurazione dell’ossigeno nell’ambiente anestesiologico particolarmente esigente

Le postazioni anestesiologiche rappresentano un ambiente operativo particolarmente impegnativo per i sensori di ossigeno. Il circuito respiratorio trasporta una miscela gassosa complessa e continuamente variabile che, oltre all’ossigeno e all’azoto, include abitualmente protossido di azoto (N₂O) e agenti anestetici alogenati volatili quali sevoflurano, desflurano e isoflurano. La presenza di questi gas somministrati contemporaneamente può comportare ulteriori difficoltà nel mantenere l’accuratezza della misurazione dell’ossigeno all’interno del circuito respiratorio anestetico.

La durata di vita dei sensori rappresenta un’ulteriore sfida operativa. I sensori di ossigeno elettrochimici convenzionali utilizzati nel monitoraggio anestesiologico richiedono in genere la sostituzione dopo circa 18-24 mesi di funzionamento per mantenere l’affidabilità e l’accuratezza delle misurazioni. Inoltre, la durata operativa limitata dei sensori di ossigeno aumenta il carico di lavoro di manutenzione e i costi operativi a lungo termine in ambienti clinici ad alto utilizzo, come le sale operatorie.

Nel loro insieme, queste considerazioni evidenziano l’importanza di mantenere prestazioni affidabili nel monitoraggio dell’ossigeno durante il funzionamento clinico a lungo termine.

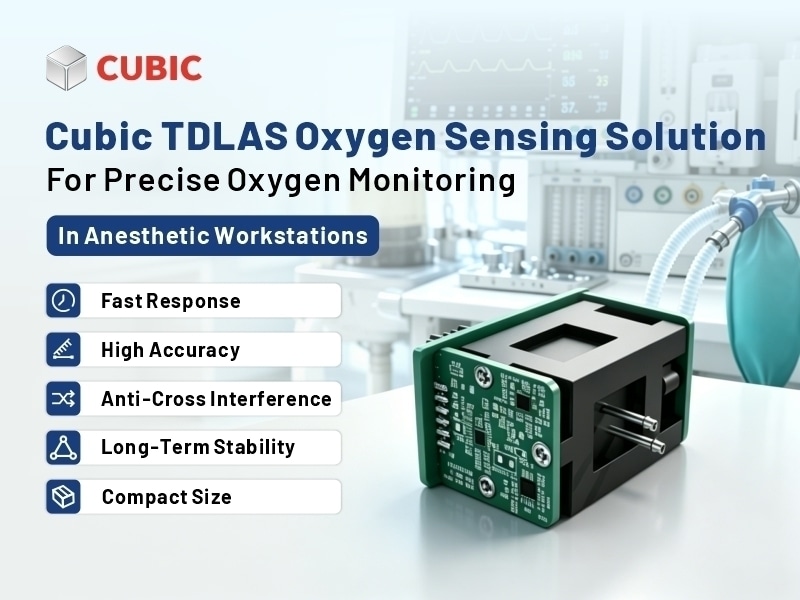

Soluzione: sensore di ossigeno laser TDLAS Gasboard-2512 di Cubic per l’integrazione nelle postazioni anestesiologiche

Per soddisfare i requisiti di precisione, affidabilità e durata del monitoraggio dell’ossigeno nelle postazioni anestesiologiche, Cubic, azienda leader nella produzione di sensori e analizzatori di gas, ha sviluppato Gasboard-2512, un sensore di ossigeno compatto basato sulla tecnologia TDLAS (Tunable Diode Laser Absorption Spectroscopy).

• Elevata selettività dei gas per misurazioni accurate in ambienti con miscele di gas anestetici
I circuiti respiratori per anestesia contengono una miscela complessa di gas che, oltre all’ossigeno e all’azoto, include abitualmente protossido di azoto (N₂O) e agenti anestetici alogenati volatili quali sevoflurano, desflurano e isoflurano. Mantenere prestazioni di misurazione dell’ossigeno stabili e accurate in queste condizioni di gas misti è quindi un requisito fondamentale per i sistemi di monitoraggio delle postazioni anestesiologiche.

Gasboard-2512 utilizza la tecnologia TDLAS per misurare la concentrazione di ossigeno tramite assorbimento laser a una lunghezza d’onda corrispondente a una linea di assorbimento specifica della molecola di ossigeno. Il principio di misurazione ottica ad alta selettività consente a Gasboard-2512 di quantificare con precisione la concentrazione di ossigeno all’interno di miscele gassose complesse senza interferenze incrociate da parte dei gas di fondo. Con una risoluzione dello 0,01% VOL e una precisione di misura pari a ± 1% FS + 2% del valore letto, è progettato per garantire un monitoraggio accurato della concentrazione di ossigeno nelle applicazioni relative alle postazioni di lavoro per l’anestesia.

• Risposta rapida per il monitoraggio in tempo reale dell’ossigeno
Quando la concentrazione di ossigeno nel circuito respiratorio esce dall’intervallo previsto, il rilevamento rapido da parte del sensore è fondamentale per l’attivazione tempestiva dell’allarme di bassa concentrazione di ossigeno della postazione di lavoro. Con un tempo di risposta inferiore a 200 ms (@ 250 mL/min), Gasboard-2512 garantisce che le variazioni anomale della concentrazione di ossigeno vengano rilevate tempestivamente, favorendo l’attivazione tempestiva dell’allarme e consentendo agli operatori sanitari di intervenire in tempo.

• Durata di vita estesa e funzionamento senza necessità di calibrazione per ridurre a lungo termine le esigenze di manutenzione
I sensori elettrochimici di ossigeno convenzionali utilizzati nel monitoraggio anestesiologico richiedono in genere la sostituzione dopo circa 18-24 mesi di funzionamento per mantenere l’affidabilità delle misurazioni. In ambienti clinici ad alto utilizzo, come le sale operatorie, la durata di vita limitata aumenta il carico di lavoro di manutenzione e i costi operativi a lungo termine.

Gasboard-2512 adotta un principio di misurazione ottica TDLAS non consumabile, progettato per garantire prestazioni stabili nel monitoraggio a lungo termine dell’ossigeno. A differenza degli elementi sensibili elettrochimici consumabili, il meccanismo di rilevamento basato sul laser evita il graduale esaurimento associato ai sensori elettrochimici convenzionali durante il funzionamento a lungo termine. Con una durata di vita utile superiore a 10 anni, Gasboard-2512 riduce significativamente la frequenza di sostituzione nelle applicazioni relative alle postazioni di anestesia.

Inoltre, i sensori elettrochimici di ossigeno convenzionali utilizzati nel monitoraggio anestesiologico richiedono una calibrazione giornaliera per mantenere l’accuratezza delle misurazioni. Le frequenti procedure di calibrazione aumentano il carico di lavoro operativo del personale clinico e sanitario, in particolare negli ambienti delle sale operatorie ad alto utilizzo. Gasboard-2512 non richiede procedure di calibrazione di routine. La stabilità intrinseca del principio di misurazione TDLAS garantisce che l’uscita del sensore rimanga costante, eliminando la necessità di interventi di calibrazione programmati durante il servizio clinico e riducendo l’onere di manutenzione associato per gli operatori del dispositivo.

• Design compatto per l’integrazione nelle moderne piattaforme di postazioni anestesiologiche
Oltre alle caratteristiche di misurazione dei sensori, anche l’integrazione di sistema rappresenta un fattore importante nella progettazione OEM delle workstation anestesiologiche. Le moderne workstation anestesiologiche integrano molteplici funzioni di monitoraggio e erogazione dei gas in uno spazio interno di installazione limitato, ponendo maggiori esigenze in termini di dimensioni e flessibilità di integrazione dei singoli componenti; una considerazione che influisce direttamente sulla fattibilità del layout di sistema e sulla complessità di integrazione per i produttori OEM che sviluppano piattaforme per workstation anestesiologiche.

Con dimensioni di 45 × 31 × 30,5 mm, Gasboard-2512 è stato sviluppato per adattarsi ai vincoli di layout dei moderni progetti di workstation anestesiologiche senza compromettere le prestazioni di misurazione. Gasboard-2512 supporta la comunicazione digitale UART per il collegamento diretto con il sistema di controllo principale della postazione, riducendo la complessità dell’interfaccia e favorendo un’integrazione efficiente nello sviluppo OEM delle postazioni anestetiche.

Gasboard-2512 è progettato per fungere da componente affidabile di rilevamento dell’ossigeno a lungo termine per l’integrazione nelle workstation anestetiche OEM, garantendo un monitoraggio accurato e stabile dell’ossigeno per tutto il ciclo di vita operativo del dispositivo.

Perché Cubic

Cubic vanta oltre due decenni di sviluppo mirato nella tecnologia di rilevamento dei gas, con un portafoglio tecnologico che spazia dalle piattaforme di misurazione NDIR, TDLAS e a ultrasuoni. Gasboard-2512 si basa su questa base proprietaria di rilevamento, con la sua precisione di misurazione e affidabilità operativa supportate da anni di esperienza di implementazione in applicazioni mediche e sanitarie.

I sensori principali e i componenti chiave sono prodotti internamente in condizioni controllate, mentre l’assemblaggio ottico, la calibrazione e l’integrazione elettronica vengono eseguiti secondo rigorosi standard di qualità per garantire l’uniformità del prodotto e la piena tracciabilità durante l’intero processo produttivo.

Per i produttori di postazioni di anestesia che integrano il rilevamento dell’ossigeno nelle proprie piattaforme, Cubic offre modelli di partnership OEM e ODM supportati da capacità di sviluppo end-to-end. I team di progettazione hardware e software sono a disposizione per adattare Gasboard-2512 ai requisiti di interfaccia definiti dal cliente, ai vincoli di installazione e ai protocolli di comunicazione di sistema, mentre il coordinamento della catena di fornitura garantisce una disponibilità stabile e scalabile dei componenti durante tutti i cicli di produzione. Dal supporto iniziale alla progettazione fino alla produzione su larga scala, il team di ingegneri di Cubic collabora direttamente con i partner per garantire che i requisiti di integrazione e gli standard normativi di tracciabilità siano soddisfatti in ogni fase del processo di sviluppo.
