Le vostre domande più importanti hanno trovato risposta: Fresatura a fascio ionico largo con IM4000II e ArBlade 5000 di Hitachi

{{{sourceTextContent.subTitle}}}

Nella microscopia elettronica a scansione (SEM), i risultati eccezionali iniziano con una preparazione eccellente del campione.

{{{sourceTextContent.description}}}

Quando si ha a che fare con strutture delicate, compositi di materiali misti o multistrati complessi, i metodi tradizionali come la lucidatura meccanica possono rivelarsi inefficaci, introducendo artefatti, danni superficiali o stress termico.

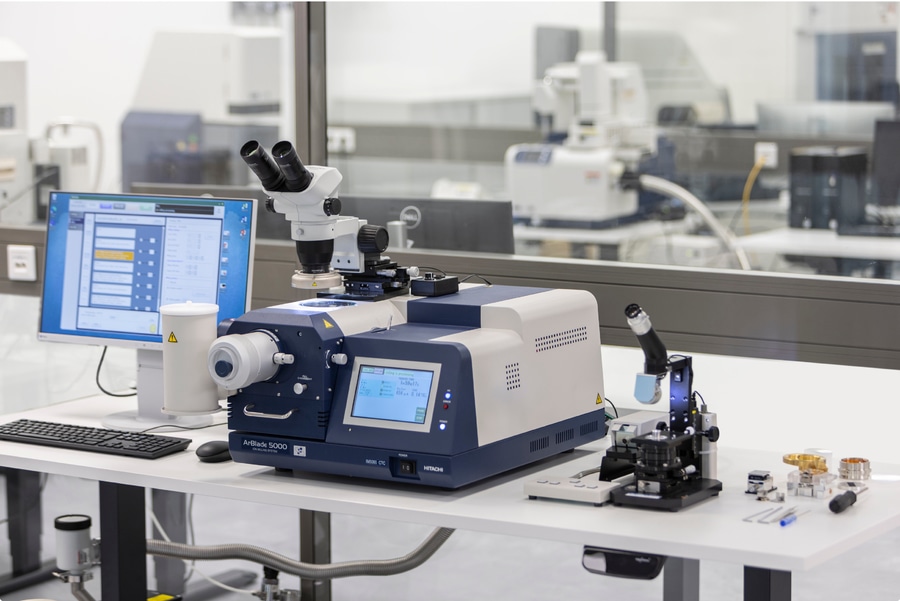

Ecco perché un numero sempre maggiore di laboratori si rivolge alla fresatura a fascio ionico largo (BIB) con sistemi come l'IM4000II e l'ArBlade 5000 di Hitachi. Questi strumenti consentono di eseguire sezioni trasversali e fresature piane rapide, precise e senza stress su un'ampia gamma di materiali.

Durante un recente webinar, i partecipanti hanno posto ottime domande sulla fresatura BIB e sulle capacità dei sistemi Hitachi. Abbiamo raccolto qui le risposte per aiutarvi a decidere se la fresatura ionica è la soluzione giusta per il vostro laboratorio.

1. Il campione deve essere allineato con la parte superiore del supporto per la fresatura in piano?

Idealmente, sì. Le migliori prestazioni di fresatura si ottengono quando la superficie del campione è allineata con la parte superiore del portacampioni, in modo che il raggio colpisca il punto di coincidenza previsto. Una leggera variazione è accettabile, ma un offset eccessivo può ridurre la precisione.

2. Quali sono i vantaggi della fresatura BIB rispetto alla lucidatura meccanica?

La fresatura a fascio ionico largo è priva di contatto, evitando graffi, sbavature e distorsioni. È particolarmente utile per campioni con interfacce dure e morbide, multistrati o strutture delicate. Si ottengono sezioni trasversali lisce e piatte pronte per l'analisi SEM, EDS o EBSD.

3. Questi sistemi sono in grado di gestire campioni delicati o sottili?

Assolutamente sì. Sia l'IM4000II che l'ArBlade 5000 consentono una fresatura accurata e a bassa energia, grazie a funzioni quali l'impulso intermittente del fascio e il raffreddamento criogenico, che li rendono adatti a polimeri, compositi morbidi e film sottili.

4. Quali sono le impostazioni tipiche della fresatura intermittente?

Un approccio comune è 10 secondi di accensione e 10 secondi di spegnimento. L'esatta durata dell'impulso può essere personalizzata in base al tipo di campione e alla sua sensibilità al calore.

5. Qual è il modo migliore per montare i campioni per la fresatura della sezione trasversale per ridurre al minimo gli artefatti?

È semplice: assicurarsi che il campione sia montato in piano, con circa 100 µm di sovrapposizione sotto la maschera. Un buon contatto tra la maschera e il campione è fondamentale per ottenere una sezione trasversale pulita e uniforme.

6. In che modo il crio-raffreddamento è utile per i materiali sensibili al calore?

Il raffreddamento criogenico riduce la temperatura del campione durante la fresatura, evitando danni termici ai materiali sensibili. È particolarmente efficace se combinato con una bassa tensione di accelerazione o con un funzionamento a fascio pulsato.

7. C'è il rischio di ri-deposizione durante la fresatura?

È raro, ma se c'è uno spazio tra il campione e la maschera, il materiale fresato può ridepositarsi sulla superficie. Garantire un contatto completo e un montaggio corretto elimina questo rischio.

8. Qual è la differenza tra i supporti standard e quelli ad ampio raggio di ArBlade 5000?

Il supporto standard supporta sezioni trasversali fino a ~1 cm di larghezza. Il supporto ad ampia area espande questa capacità fino a 4 cm, con la possibilità di fresare più campioni contemporaneamente - ideale per analisi su larga scala o comparative.

9. È necessario lucidare il campione prima di utilizzare il mulino a ioni?

Non sempre. Alcuni campioni possono essere inseriti direttamente nello strumento di fresatura ionica. Per altri può essere necessaria una leggera lucidatura meccanica per garantire la planarità. Il mulino a ioni può quindi essere utilizzato per rimuovere i danni residui e preparare la superficie finale.

10. In che modo la fresatura ionica migliora la preparazione EBSD?

L'EBSD ha bisogno di una superficie perfettamente piana e priva di deformazioni. La fresatura ionica offre proprio questo, senza introdurre la deformazione meccanica o la distorsione dei confini dei grani spesso riscontrata nei campioni lucidati meccanicamente.

11. È possibile utilizzare questi sistemi per effettuare sezioni trasversali di granuli di farmaci?

Sì. Se inseriti in un supporto stabile (come la pasta di carbonio), l'IM4000II e l'ArBlade 5000 possono essere utilizzati per macinare campioni farmaceutici come i granuli di farmaci, consentendo una chiara visualizzazione della struttura interna.

Conclusione

Migliorate i vostri risultati SEM con i sistemi di fresatura ionica Hitachi.

Se lavorate nel campo della scienza dei materiali, delle nanotecnologie o delle scienze biologiche, la fresatura a fascio ionico ampio vi offre la precisione e la flessibilità che i metodi di preparazione tradizionali non possono eguagliare. Con l'IM4000II e l'ArBlade 5000 di Hitachi, potete ottenere risultati più rapidi, puliti e coerenti, indipendentemente dalla complessità dei vostri campioni.
