Risposte alle vostre domande: Ottimizzazione della preparazione dei campioni SEM con la fresatura a fascio ionico largo

{{{sourceTextContent.subTitle}}}

Il raggiungimento di immagini di alta qualità nella microscopia elettronica a scansione (SEM) dipende non solo dalla potenza del microscopio, ma anche dalla preparazione del campione.

{{{sourceTextContent.description}}}

I metodi di preparazione tradizionali, come la lucidatura meccanica e l'incisione chimica, possono introdurre artefatti, danni superficiali ed effetti termici che compromettono la precisione dell'imaging.

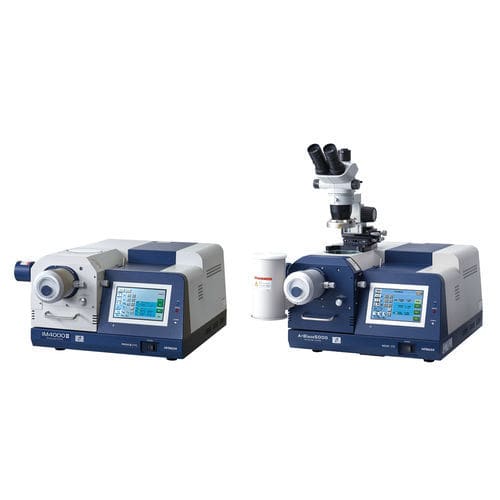

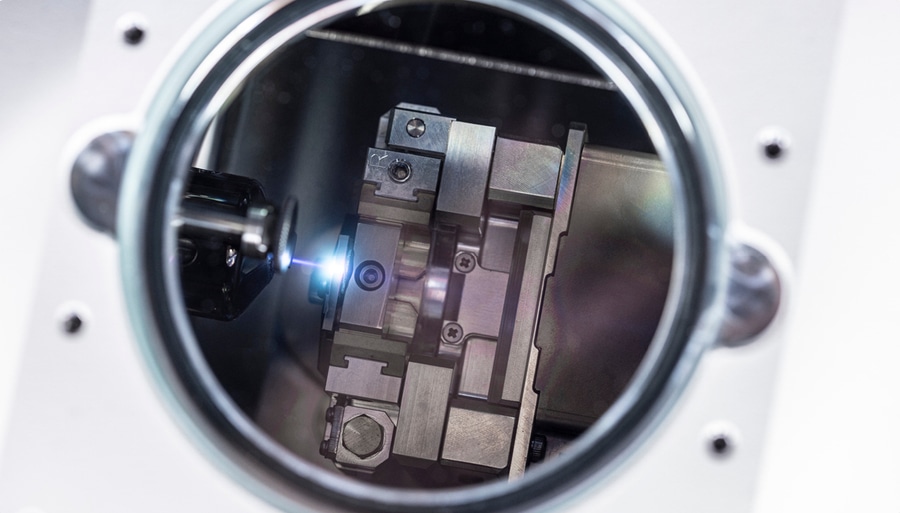

È qui che entra in gioco la fresatura a fascio ionico largo (BIB). Sistemi come l'IM4000II e l'ArBlade 5000 di Hitachi offrono un'alternativa ad alta precisione e senza contatto alle tecniche tradizionali, garantendo immagini SEM ad alta risoluzione e senza artefatti.

Per aiutarvi a capire come la fresatura ionica migliora il vostro flusso di lavoro SEM, abbiamo raccolto le risposte ad alcune delle domande più frequenti.

1. Qual è l'intervallo di temperatura della superficie del campione vicino alla maschera durante il processo di lucidatura con fascio ionico?
La temperatura dipende in larga misura dal campione stesso, poiché non esiste un sensore di temperatura incorporato per la lucidatura. La capacità del campione di assorbire l'energia del fascio gioca un ruolo significativo. La regolazione dei parametri attraverso prove ed errori è l'approccio migliore per evitare il surriscaldamento e gli effetti di fusione.

2. Disponete di un modello software per calcolare o simulare la temperatura accumulata al punto di fusione?
No, attualmente non esiste un modello software per questo scopo. Il metodo migliore è quello empirico, che prevede la regolazione dei parametri in base all'esperienza e all'osservazione. Fattori come l'energia del fascio, il tempo di esposizione e la conducibilità termica del campione influenzano la temperatura.

3. In che modo il crio-raffreddamento aiuta i campioni sensibili al calore?
Il crio-raffreddamento funziona raffreddando il supporto del campione con azoto liquido e controllando la temperatura con un sensore. Tuttavia, poiché molti materiali sensibili al calore sono scarsi conduttori termici, è necessario un tempo supplementare affinché il campione raggiunga la temperatura desiderata.

4. Come si colloca la fresatura a fascio ionico largo (BIB) rispetto alla fresatura a fascio ionico focalizzato (FIB)?
Dipende dall'applicazione. La FIB è eccellente per tagli precisi su piccole aree (10-20 micron), mentre la BIB è molto più veloce (fino a 100 volte) e migliore per preparare sezioni trasversali di grandi dimensioni. La FIB è ideale per la definizione di regioni specifiche, mentre la BIB è più efficace per la preparazione di campioni di grandi dimensioni.

5. Come si colloca la fresatura a fascio ionico largo rispetto alla FIB al plasma?
La FIB al plasma è circa 10 volte più veloce della tradizionale FIB al gallio, ma è comunque molto più lenta della fresatura a fascio largo di ioni. Per le sezioni trasversali su larga scala, la BIB è l'opzione più efficiente. Alcuni flussi di lavoro combinano la fresatura laser per il taglio grezzo con il BIB per la lucidatura fine.

6. Perché è necessaria una maschera nella fresatura di sezioni trasversali?
La maschera assicura un bordo affilato e impedisce al raggio di colpire il campione perpendicolarmente, creando un foro profondo anziché una sezione trasversale liscia. Il materiale della maschera (in genere titanio o carburo di tungsteno) è resistente allo sputtering e garantisce un'erosione controllata.

7. Quali tecniche si possono utilizzare per gestire il calore durante la fresatura ionica?
Ecco alcune cose che si possono provare:

- Abbassare la tensione di accelerazione per ridurre l'energia del fascio.
- Utilizzare la fresatura pulsata (intermittente) per consentire il raffreddamento tra le esposizioni.
- Aggiungere un foglio di metallo intorno al campione per migliorare la conduttività del calore e distribuirlo in modo più uniforme.

8. La fresatura ionica può essere combinata con il trattamento laser?
Sì, la fresatura laser è molto più veloce ma produce una superficie più ruvida. Alcuni flussi di lavoro utilizzano la fresatura laser per la modellazione grezza, seguita da BIB per la lucidatura fine e la raffinazione della superficie.

9. Quali sono i vantaggi della fresatura a fascio ionico largo rispetto alla lucidatura meccanica tradizionale?
La fresatura BIB elimina i graffi superficiali, i detriti incastrati e le deformazioni che spesso si verificano con la lucidatura meccanica. Essendo un processo privo di contatto, non introduce sollecitazioni meccaniche, rendendolo ideale per materiali delicati come i compositi, i metalli morbidi e le strutture multistrato.

10. Come influisce la scelta della tensione di accelerazione sulla velocità di fresatura e sulla qualità della superficie?
- Alta tensione (6-8 kV): Fresatura veloce ma superfici più ruvide
- Tensione moderata (3-5 kV): Un equilibrio tra velocità e precisione
- Bassa tensione (500 V - 2 kV): Fresatura lenta ma superfici ultra-lisce, ideale per l'analisi EBSD
- Tensioni inferiori: Particolarmente utili per le fasi finali di lucidatura in cui l'alta qualità della superficie è fondamentale

11. Quali sono le migliori pratiche per montare i campioni prima della fresatura della sezione trasversale per ridurre al minimo gli artefatti?
- Assicurare una superficie di montaggio piatta per evitare l'inclinazione.
- Ridurre al minimo la sporgenza sotto la maschera (≤100 µm) per un migliore controllo.
- Utilizzare adesivi forti e conduttivi per evitare lo spostamento del campione.
- Eliminare i vuoti d'aria tra il campione e la maschera per evitare una fresatura non uniforme.
- Un montaggio corretto garantisce una sezione trasversale pulita e ben definita per l'analisi al SEM.

12. L'IM4000II e l'ArBlade 5000 possono gestire campioni molto sottili o delicati senza subire danni?
Sì, funzioni come la fresatura a bassa tensione, l'impulso intermittente del fascio e il crio-raffreddamento consentono di lavorare in sicurezza film ultrasottili, polimeri e campioni fragili senza deformazioni.

13. In che modo la fresatura a fascio ionico migliora la preparazione dei campioni per l'EBSD?
Per la diffrazione a retrodiffusione di elettroni (EBSD), le superfici dei campioni devono essere prive di tensioni e altamente lucidate. A differenza della lucidatura meccanica, che può introdurre deformazioni, la fresatura a fascio ionico produce una superficie liscia e priva di distorsioni, ottenendo:

- Modelli di Kikuchi più nitidi
- Analisi dei confini dei grani più accurata
- Tassi di successo dell'indicizzazione EBSD più elevati

14. Quali sono le differenze tra l'utilizzo di un supporto standard e di un supporto a sezione larga nell'ArBlade 5000?
- Supporto standard
- Supporta sezioni trasversali fino a 3 mm di larghezza
- Supporto ad ampia superficie
- Espande la larghezza di fresatura fino a 10 mm
- Supporto multi-campione
- Gestisce più campioni contemporaneamente e può raggiungere
- 40 mm di larghezza, perfetto per l'analisi di materiali su larga scala.

15. In che modo la pulsazione intermittente del fascio migliora i risultati per i materiali morbidi o sensibili al calore?
La pulsazione del fascio riduce l'accumulo di calore grazie all'accensione e allo spegnimento del fascio di ioni.

In questo modo si evita che:

- La fusione o i cambiamenti di fase nei materiali morbidi.
- Deformazioni strutturali in campioni sensibili alla temperatura.

È particolarmente utile per separatori di batterie, polimeri e campioni biologici.

16. Quali sono i fattori chiave che influenzano gli effetti del curtaining e come possono essere minimizzati?
Il fenomeno del curtaining si verifica quando materiali di durezza diversa si erodono a velocità diverse.

Per ridurre questo effetto:

- Utilizzare la modalità swing per spostare leggermente il campione durante la fresatura.
- Ottimizzare la tensione di accelerazione per bilanciare i tassi di rimozione del materiale.
- Assicurare una sporgenza adeguata sotto la maschera per una fresatura uniforme.

Queste regolazioni garantiscono sezioni trasversali piatte e uniformi, anche in campioni multimateriale complessi.

Conclusione

Migliorare i risultati del SEM con la fresatura ionica

Se vi affidate alla microscopia elettronica a scansione per la ricerca, il controllo qualità o l'analisi dei guasti, la preparazione del campione è importante quanto il microscopio stesso. I sistemi di fresatura a fascio ionico Hitachi IM4000II e ArBlade 5000 eliminano gli artefatti, migliorano la qualità della superficie e garantiscono immagini precise ad alta risoluzione, senza le limitazioni dei metodi di preparazione tradizionali.
