Progettazione generativa: Ottimizzazione dell'accoppiatore di soffianti per alveo

{{{sourceTextContent.subTitle}}}

Accoppiatore di soffianti - Ottimizzazione

{{{sourceTextContent.description}}}

*** Panoramica ***

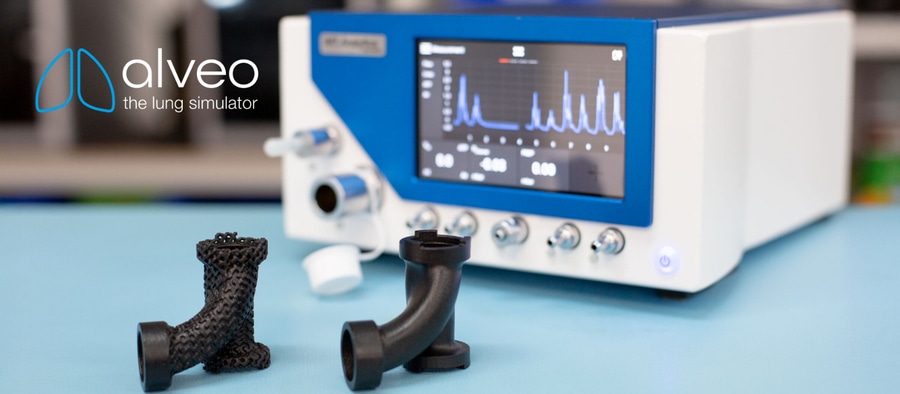

IMT ha ottimizzato un accoppiatore di soffianti per alveo, sottolineando la minima perdita di pressione, l'efficienza dei materiali e la geometria ottimizzata per il flusso. Utilizzando la progettazione generativa e la produzione additiva, la pressione differenziale è stata ridotta del 13%, utilizzando meno materiale.

--- Contesto ---
Lo sviluppo di componenti meccanici complessi richiede metodi innovativi per migliorare l'efficienza e le prestazioni. IMT ha utilizzato la progettazione generativa per ottimizzare l'accoppiatore di soffianti per alveo, con l'obiettivo di ridurre la pressione differenziale e il volume interno, minimizzando l'uso di materiale. Tutte le varianti del progetto sono state prodotte in modo additivo e testate per convalidare la soluzione migliore, ottenendo una riduzione del 13% della pressione differenziale rispetto al progetto originale. Questo successo ha sottolineato che il pieno potenziale della progettazione generativa si realizza solo attraverso la produzione additiva, che consente di realizzare strutture ottimizzate per il flusso.

--- Introduzione ---

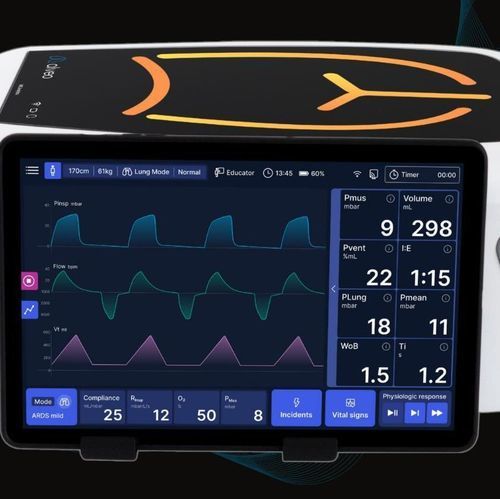

I moderni dispositivi di tecnologia medica stanno sperimentando una crescente richiesta di miglioramento delle prestazioni e dell'efficienza delle risorse. IMT è stata incaricata di sviluppare un accoppiatore di soffianti per un simulatore polmonare progettato per la sua consociata, IMT Analytics. L'obiettivo era quello di ridurre al minimo la perdita di pressione e il volume interno, utilizzando i materiali in modo efficace. L'obiettivo era ridurre al minimo le perdite di pressione e il volume interno, utilizzando al contempo i materiali in modo efficiente.

--- Che cos'è la progettazione generativa? ---
La progettazione generativa impiega algoritmi e intelligenza artificiale per creare geometrie ottimizzate dei componenti. Gli ingegneri definiscono le condizioni, come i requisiti fluidici e i vincoli dei materiali, mentre il software genera molteplici soluzioni potenziali ispirate alle strutture naturali. La geometria migliore viene determinata attraverso simulazioni iterative. Questo metodo è particolarmente efficace con la produzione additiva, che può produrre forme complesse che la produzione tradizionale non è in grado di realizzare.

--- Ottimizzazione attraverso il design generativo

1. Progettazione e simulazione manuale
Un ingegnere esperto ha dapprima modellato una geometria convenzionale per l'accoppiatore della soffiante. Questa è stata simulata e testata con FLUENT. La prima versione è stata poi prodotta in modo additivo e misurata con precisione per ottenere dati precisi per convalidare la simulazione.

2. Progettazione generativa con Fusion 360
Lo stesso compito è stato passato a un algoritmo di progettazione generativa in Fusion 360. Lo stampo generato è stato anch'esso simulato, quindi fabbricato in modo additivo e misurato con precisione. Anche lo stampo generato è stato simulato, quindi fabbricato in modo additivo e misurato. I risultati dei test hanno mostrato che questa variante ha ottenuto risultati peggiori rispetto al modello sviluppato manualmente, a causa di parametri di input inadatti, come requisiti fluidici e vincoli di materiale non corretti.
La correzione dei parametri ha migliorato i risultati. Inoltre, sono state implementate strutture reticolari per ottimizzare ulteriormente l'uso dei materiali. Queste strutture reticolari riducono significativamente il peso e il materiale, preservando l'integrità strutturale. Questi progetti si sono rivelati particolarmente vantaggiosi nei componenti ottimizzati per il flusso, favorendo una distribuzione uniforme del flusso d'aria.

3. Ottimizzazione fine
L'iterazione finale prevedeva una forma ingegnerizzata ottimizzata attraverso il mesh morphing in FLUENT.
Questa versione è stata prodotta e misurata in modo additivo, ottenendo una riduzione del 13% della pressione differenziale, utilizzando meno materiale, mantenendo lo stesso volume, modificando lo spessore delle pareti e introducendo una struttura reticolare per migliorare ulteriormente le prestazioni. Questa forma ottimizzata poteva essere ottenuta solo attraverso la produzione additiva, poiché i metodi convenzionali non possono creare strutture così complesse e ottimizzate per il flusso
L'iterazione finale ha unito la forma ingegnerizzata con ulteriori ottimizzazioni utilizzando il mesh morphing in FLUENT. Questo processo ha comportato il perfezionamento della geometria in base ai risultati delle simulazioni iniziali, portando a un progetto più efficiente ed efficace.

*** Conclusione ***
La progettazione generativa è innegabilmente efficace nell'ottimizzazione delle forme, ma non sostituisce le competenze critiche degli ingegneri. Le soluzioni più efficaci nascono da una combinazione decisiva di principi ingegneristici classici, tecniche di simulazione avanzate e design generativo. Nelle fasi finali dei nostri progetti, abbiamo impiegato con sicurezza la fabbricazione additiva e misure precise per convalidare i nostri risultati, ottenendo una notevole riduzione del 13% della pressione differenziale.

Inoltre, tutti i vantaggi della progettazione generativa sono realizzati esclusivamente attraverso la produzione additiva, consentendo geometrie superiori ottimizzate per il flusso. In IMT ci impegniamo a sfruttare la progettazione generativa per sviluppare soluzioni innovative che rispondano e superino le sfide complesse dei nostri clienti.
