Interruttore manuale a raggi X: Tipi, funzionamento e test di cablaggio

{{{sourceTextContent.subTitle}}}

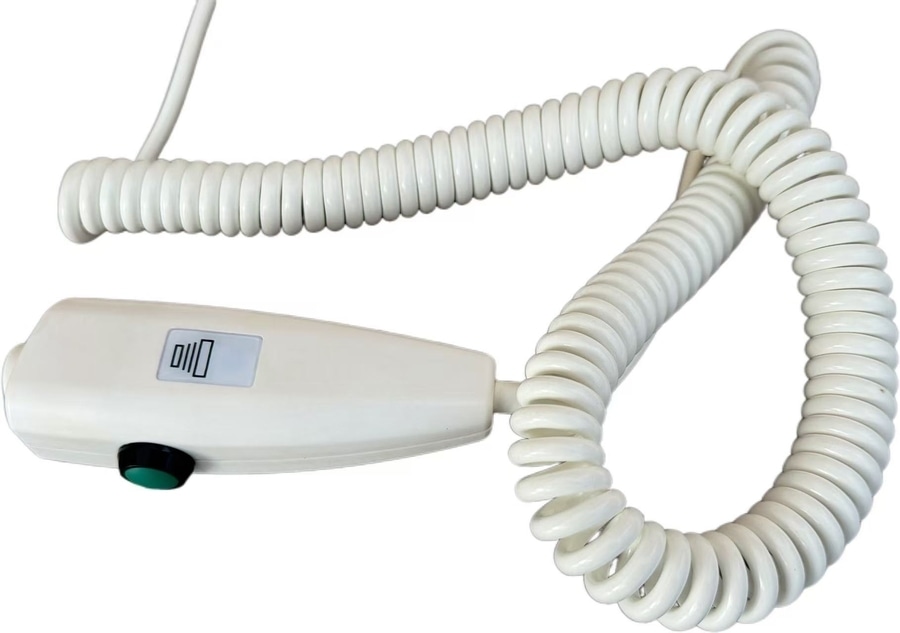

Un interruttore manuale a raggi X è un dispositivo di controllo portatile

{{{sourceTextContent.description}}}

Un interruttore manuale per radiografie è un dispositivo di controllo portatile. In genere ha 2 marce, anche se esistono versioni a 1 marcia (ad esempio, per i riuniti dentali) e a 3 marce.
Nel caso dell'interruttore manuale a 2 marce, l'interruttore graduato si attiva quando viene premuto il pulsante e si disattiva quando viene rilasciato. Premendo il pulsante sul primo gradino (ingranaggio I), l'interruttore si attiva completamente e l'ingranaggio I rimane attivo. La maggior parte degli interruttori manuali a 2 marce è dotata di una staffa fissa.
Metodo di test del cablaggio

Test della marcia I (READY):

Mantenere il commutatore manuale a raggi X nello stato marcia I (PRONTO). Impostare un multimetro sulla modalità di prova dei diodi (emette un segnale acustico per indicare un collegamento valido). Utilizzare la sonda rossa del multimetro per toccare il pin 1 della spina RJ, quindi utilizzare la sonda nera per testare i pin 2, 3 e 4 in sequenza. Successivamente, posizionare la sonda rossa sul pin 2 e testare i pin 3 e 4 con la sonda nera, ripetendo questo processo per tutte le combinazioni di pin. Registrare i numeri dei pin della spina per confermare lo schema di cablaggio.
Test dell'ingranaggio II (X-RAY):

Il metodo di prova del cablaggio dell'ingranaggio II (X-RAY) è identico a quello dell'ingranaggio I (READY).

Con le informazioni di cui sopra, è possibile comprendere il cablaggio e il test degli interruttori manuali per l'esposizione ai raggi-X. Se siete interessati a prodotti correlati o all'assistenza, contattateci via WhatsApp al numero +86 199 5363 9012
