Guida completa al rivelatore a schermo piatto: vantaggi principali e applicazioni industriali

{{{sourceTextContent.subTitle}}}

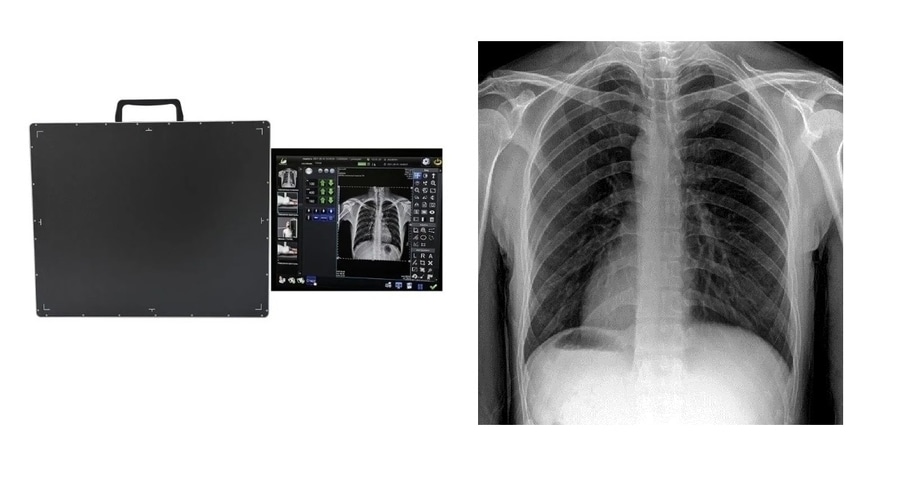

Rivelatore a schermo piatto

{{{sourceTextContent.description}}}

L'imaging a raggi X ad alta definizione è diventato di uso comune nella radiografia ospedaliera, nello screening della sicurezza pubblica e nell'ispezione della qualità industriale. Pochi sanno che i rivelatori a pannello piatto (FPD), il componente di precisione alla base di tutti i risultati radiografici digitali, sono alla base del moderno imaging digitale. In quanto sensore di precisione fondamentale per i sistemi di imaging a raggi X, gli FPD hanno sostituito completamente la radiografia tradizionale basata su pellicola e sono stati ampiamente adottati nelle cure mediche, nei test non distruttivi industriali, nelle ispezioni di sicurezza e in molti altri settori. Questo articolo illustra in modo semplice i punti di forza e il valore pratico di questo "sensore di visione a raggi X".
Un rivelatore a pannello piatto è un sensore sofisticato che converte le radiazioni radioattive in ingresso direttamente in immagini digitali. Essendo il componente principale dei sistemi di radiografia digitale (DR), delle macchine a raggi X, degli scanner di sicurezza e delle apparecchiature industriali per il rilevamento dei difetti, determina fondamentalmente gli indicatori chiave dell'imaging, tra cui la definizione dell'immagine, la velocità di imaging e la dose di radiazioni consentita.
Rispetto alla radiografia tradizionale su pellicola, che richiede complicate procedure di sviluppo chimico, gli FPD forniscono immagini istantanee, output di immagini su richiesta e archiviazione di dati digitali, spingendo le apparecchiature radiografiche dall'era analogica a quella digitale. Agendo come una retina digitale ad alta sensibilità, questi rivelatori catturano accuratamente i segnali radiografici e generano immagini digitali ad alta chiarezza. In base ai meccanismi interni di imaging, gli FPD si dividono in due categorie principali: rivelatori a conversione indiretta e rivelatori a conversione diretta, con caratteristiche tecniche differenziate e adatte a diversi scenari applicativi.
FPD a conversione indiretta: tecnologia mainstream ampiamente adottata
Rappresentando la tecnologia più matura e dominante nel mercato globale, i rivelatori a conversione indiretta adottano silicio amorfo, IGZO o CMOS come materiali di base del substrato. Il processo di lavoro inizia con materiali scintillatori che trasformano i fotoni dei raggi X in luce visibile; i successivi array di pixel fotoelettrici convertono la luce visibile in segnali elettrici prima della formazione dell'immagine digitale finale.
Tra i vantaggi principali si annoverano l'eccezionale stabilità operativa, i costi favorevoli, la velocità di acquisizione delle immagini e la robusta durata del servizio, che rendono questa tipologia ideale per la radiografia ospedaliera di routine, la scansione della sicurezza dei trasporti pubblici e l'ispezione industriale generale della qualità. L'unica limitazione è rappresentata da una lieve dispersione ottica durante la conversione della luce, che compromette leggermente l'altissima risoluzione spaziale.
FPD a conversione diretta: rivelatore di qualità superiore per scansioni di altissima precisione
Realizzati con selenio amorfo (a-Se) come materiale sensibile di base, gli FPD a conversione diretta saltano la fase intermedia di conversione della luce visibile e trasformano subito la radiazione X in segnali elettrici, eliminando qualsiasi distorsione dell'immagine causata dalla diffusione della luce.
Vantando una risoluzione spaziale superiore e una squisita capacità di riproduzione dei dettagli microscopici, i rivelatori a conversione diretta sono riservati a compiti di ispezione di alta precisione. Tuttavia, la complicata lavorazione artigianale e gli elevati costi di produzione ne limitano la diffusione su larga scala; le applicazioni tipiche riguardano lo screening mammografico e i controlli non distruttivi di precisione dei componenti che richiedono un'accuratezza di imaging di alto livello.
Oltre alla radiologia medica, i rivelatori a schermo piatto si sono diffusi in settori trasversali, garantendo gli standard di sicurezza e la qualità dei prodotti grazie a precise prestazioni di imaging radiografico.
1. Radiologia medica: Apparecchiature fondamentali per l'assistenza sanitaria clinica
La diagnostica medica rimane il campo di applicazione più vasto degli FPD, che comprende la radiografia scheletrica generale, la radiografia del torace, la radiografia dentale, la fluoroscopia per la chirurgia interventistica e lo screening mammografico.

I prodotti FPD di ultima generazione riducono efficacemente l'esposizione alle radiazioni dei pazienti, minimizzando i danni fisici e mantenendo la precisione diagnostica. La funzionalità di imaging dinamico in tempo reale accelera notevolmente le diagnosi di emergenza e le operazioni chirurgiche minimamente invasive, costituendo l'hardware di base dell'imaging medico digitale contemporaneo.

2. Controlli non distruttivi industriali: Rigoroso guardiano della qualità di produzione
L'ispezione a raggi X basata su FPD è ampiamente utilizzata nel settore aerospaziale, nella produzione automobilistica, nella produzione elettronica e nel collaudo delle saldature. Individua difetti interni invisibili come vuoti d'aria, crepe nel materiale e inclusioni estranee all'interno dei prodotti finiti. Sostituendo gli inefficienti flussi di lavoro di ispezione manuale, la tecnologia FPD migliora significativamente l'accuratezza e la produttività dell'ispezione per supportare un controllo di qualità raffinato nella produzione di fascia alta.
3. Screening di sicurezza pubblica: Sicurezza affidabile per i trasporti di massa e gli eventi
Gli FPD fungono da nucleo centrale di imaging all'interno degli scanner per bagagli installati negli aeroporti, nelle stazioni della metropolitana e nelle esposizioni su larga scala. Rendono rapidamente chiare le strutture interne dei bagagli per aiutare gli ispettori a identificare in modo efficiente gli articoli proibiti, conciliando un rigoroso controllo di sicurezza e un passaggio agevole dei passeggeri.
4. Ricerca scientifica e settori specializzati
Con caratteristiche di altissima precisione e bassa distorsione dell'immagine, gli FPD forniscono dati di imaging credibili per la ricerca sulla scienza dei materiali, l'esame archeologico non distruttivo, la calibrazione di strumenti di precisione e altri progetti di ricerca all'avanguardia.
Per decenni, il mercato globale degli FPD di fascia alta è stato dominato dai produttori stranieri. Grazie ai continui progressi della R&S nazionale sulle tecnologie di base, i produttori cinesi hanno realizzato una completa localizzazione della catena industriale e rotto i monopoli tecnici d'oltreoceano.
Attualmente, i rivelatori a schermo piatto di produzione nazionale sono all'altezza dei parametri di prestazione mainstream internazionali. Grazie ai prezzi competitivi e alle reti di assistenza post-vendita localizzate, i prodotti FPD di produzione nazionale sono ampiamente diffusi nelle istituzioni mediche di base, nei test industriali e nei settori della sicurezza pubblica, accelerando costantemente la sostituzione interna con le controparti importate.
In prospettiva, grazie all'ottimizzazione dell'immagine basata sull'intelligenza artificiale, al design strutturale leggero e alle tecnologie di ottimizzazione delle radiazioni ultrabasse, i rivelatori a schermo piatto si evolveranno verso una maggiore precisione, un funzionamento intelligente, dimensioni portatili e un basso consumo energetico, aprendo nuove possibilità di applicazione nei settori emergenti.
