Tecnologia radiografica Scienza popolare: Conoscenze fondamentali Sintesi delle griglie antispruzzo

{{{sourceTextContent.subTitle}}}

Griglie antispruzzo

{{{sourceTextContent.description}}}

1. Che cos'è una griglia antispruzzo? Principio di funzionamento
La griglia antidiffusione (spesso abbreviata in griglia) è un componente ausiliario critico ampiamente installato tra il tubo radiogeno e il rivelatore digitale/piastra di imaging nelle apparecchiature radiografiche.

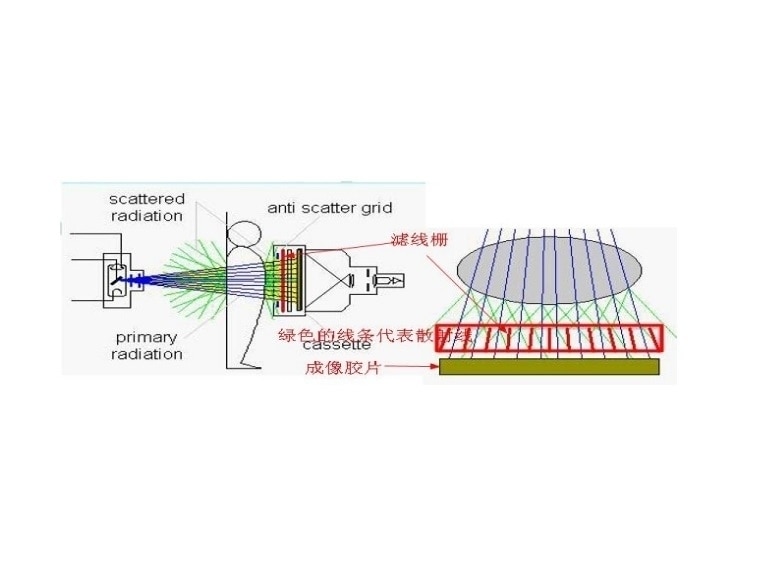

Durante l'esposizione ai raggi X, i raggi X primari attraversano direttamente il corpo umano e raggiungono il rivelatore per formare immagini anatomiche valide. Nel frattempo, all'interno dei tessuti si genera un gran numero di raggi X secondari dispersi, che viaggiano in direzioni casuali e si sovrappongono all'immagine valida, causando appannamento, riduzione del contrasto e sfocatura dei dettagli delle lesioni.
La griglia è costituita da centinaia di strisce parallele di assorbitori di piombo e da riempitivi interspaziali permeabili ai raggi X (alluminio, fibra o fibra di carbonio). Le strisce di piombo bloccano la maggior parte dei raggi sparsi incidenti obliquamente, mentre i raggi primari dritti passano senza problemi attraverso le fessure e arrivano al rivelatore. In questo modo, il contrasto dell'immagine viene notevolmente migliorato.
2. Perché le griglie antispruzzo sono indispensabili nella radiografia a raggi X
Eliminano l'appannamento dell'immagine causato dalla dispersione delle radiazioni, aumentano il contrasto delle ossa, dei tessuti molli e dei confini delle lesioni;
Rivelano lesioni sottili come piccole fratture ossee e lievi iperostosi che è facile non notare nelle radiografie normali;
Ridurre la potenza di uscita dei raggi X necessaria, contribuendo a ridurre la dose di radiazioni ai pazienti con standard di qualità di imaging identici;
Standardizzare la qualità delle immagini, unificare i criteri di interpretazione delle pellicole per i radiologi e ridurre i rischi di diagnosi errate.
Per le parti del corpo spesse (addome, bacino, colonna vertebrale, coscia, ecc.) con radiazioni diffuse intense, le griglie sono obbligatorie per gli esami radiografici di routine.
3. Parametri tecnici chiave delle griglie antidiffusione (Glossario completo)
3.1 Rapporto di griglia
L'indicatore più importante, calcolato come l'altezza delle strisce di piombo divisa per la larghezza dello spazio interspaziale.
Rapporto basso (4:1 / 5:1): Debole capacità antidiffusione, adatta agli arti sottili e alla radiografia pediatrica a bassa tensione;
Rapporto medio (8:1 / 10:1): Modello universale per uso clinico generale, ampiamente utilizzato per esami del torace, degli arti e delle articolazioni;
Rapporto elevato (12:1 / 15:1): Forte capacità di bloccare i raggi sparsi ad alta energia, applicata all'imaging dell'addome, della colonna vertebrale lombare e del tronco spesso con impostazione di kV elevati.
3.2 Frequenza della griglia
Si riferisce al numero di coppie di strisce di piombo per centimetro o per pollice. Le frequenze convenzionali vanno da 28 linee/cm a 43 linee/cm.

Una frequenza più elevata offre dettagli di imaging più fini, ma aumenta i costi di elaborazione e i requisiti di precisione del posizionamento.

3.3 Distanza focale (gamma focale)
Distanza SID (distanza sorgente-immagine) valida designata e abbinata alla griglia. Se la distanza di ripresa effettiva si discosta molto da questo intervallo, anche i raggi primari validi saranno bloccati dalle strisce di piombo, con conseguente ovvio taglio della griglia e perdita parziale dell'immagine.
3.4 Materiale del riempimento interspaziale
Opzioni comuni: lega di alluminio, fibra vegetale, fibra di carbonio.
Il materiale di riempimento in alluminio, caratterizzato da una struttura stabile e da un prezzo contenuto, è la scelta più diffusa;
Il riempimento in fibra di carbonio vanta un tasso di attenuazione dei raggi X più basso, riducendo ulteriormente l'esposizione del paziente alle radiazioni; viene utilizzato per i sistemi DR di fascia alta.
4. Classificazione comune e scenari di applicazione delle griglie
4.1 Per stile di struttura
Griglia fissa stazionaria

Fissata all'interno del tavolo da visita o del supporto verticale bucky, a basso costo, utilizzata per le sale radiografiche fisse. Sulle immagini possono comparire piccoli artefatti dovuti alle linee della griglia, che possono essere eliminati dal software di elaborazione post-immagine delle moderne apparecchiature DR.

Griglia Bucky mobile (griglia Potter-Bucky)

Azionata da un motore per ruotare orizzontalmente durante l'esposizione. Le strisce di piombo si muovono rapidamente, per cui le linee della griglia sono sfocate e invisibili nell'immagine finale. È la configurazione standard delle macchine DR fisse di alto livello.

4.2 Per disposizione delle strisce di piombo
Griglia parallela lineare: Tipo universale per uso generale, applicabile alla maggior parte delle radiografie convenzionali di parti del corpo;
Griglia focalizzata: Le strisce di piombo convergono verso il punto focale dei raggi X, vengono utilizzate completamente entro l'intervallo di distanza focale nominale, con un tasso di utilizzo dei raggi più elevato;
Griglia incrociata: Due strati di griglie lineari impilate perpendicolarmente, eccellenti prestazioni antidiffusione, utilizzate solo per esami speciali ad altissima definizione.
4.3 Per forma di installazione
Griglia integrata: Integrata nel tavolo radiografico/supporto verticale, abbinata ai sistemi DR fissi;
Griglia portatile rimovibile: Accessorio indipendente, adatto a macchine radiografiche mobili, radiografie da letto e apparecchiature DR montate su veicoli.
5. Principi di abbinamento e precauzioni d'uso per l'uso clinico
Abbinare il rapporto della griglia alla tensione del tubo (kV): Gli esami del tronco spesso ad alto kV devono adottare griglie focalizzate ad alto rapporto, altrimenti i raggi sparsi non possono essere filtrati efficacemente;
Controllare rigorosamente la SID effettiva all'interno dell'intervallo di distanza focale nominale della griglia per evitare il cutoff della griglia;
Osservare il lato focale della griglia (lato di incidenza dei raggi X). Il lato focale deve essere rivolto verso il tubo radiogeno; l'installazione inversa causerà un'attenuazione dell'immagine completa e una grave sottoesposizione;
Le griglie portatili devono essere posizionate vicino alla superficie del rivelatore ed evitare di inclinarle durante le riprese;
Per le estremità ultrasottili (dita, polsi), il volume di radiazione diffusa è estremamente basso e la radiografia può essere eseguita senza griglia per risparmiare tempo di esposizione e ridurre ulteriormente la dose di radiazioni.
Riassunto conclusivo
La griglia antidiffusione è un componente di consumo a basso costo ma fondamentale che determina la qualità delle immagini radiografiche. La scelta, l'installazione e il funzionamento corretti influiscono direttamente sull'accuratezza della diagnosi delle lesioni, sulla sicurezza del paziente dalle radiazioni e sulla lunga durata dei rivelatori DR. È un accessorio di base necessario che non può essere omesso nei reparti di radiologia e negli ambulatori standardizzati.
