Regole dettagliate e multiforme per il corretto posizionamento della griglia radiografica

{{{sourceTextContent.subTitle}}}

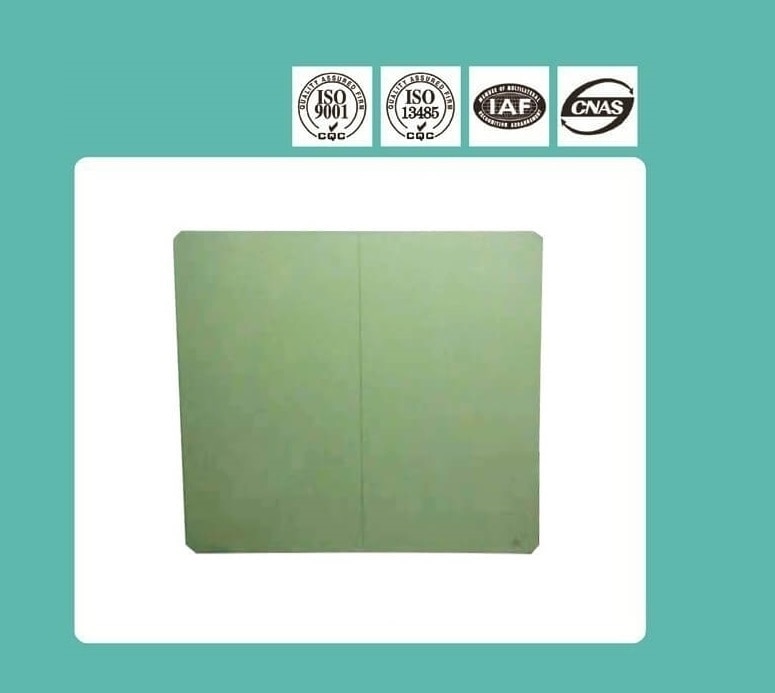

Griglia per raggi X

{{{sourceTextContent.description}}}

Per i tecnici di radiologia, gli operatori clinici e i distributori di apparecchiature mediche, padroneggiare il posizionamento accurato della griglia antidiffusione per raggi X è fondamentale per ottenere immagini radiografiche nitide e prive di artefatti. Un posizionamento errato della griglia comporta pellicole sfocate, luminosità irregolare, ridotta accuratezza diagnostica e persino danni irreversibili alle apparecchiature di imaging. Questo articolo illustra gli standard di posizionamento della griglia per raggi X da molteplici punti di vista, tra cui il principio di funzionamento, le regole fondamentali di posizionamento, gli scenari applicabili e le cose da non fare durante l’utilizzo in sede, aiutando gli operatori sanitari a standardizzare il lavoro quotidiano di radiografia.

1. Principio di funzionamento di base della griglia per raggi X
Prima di apprendere le tecniche di posizionamento, è necessario chiarire la funzione fondamentale della griglia antidiffusione. Quando i raggi X penetrano nei tessuti umani o animali, i raggi primari utili li attraversano direttamente e si proiettano sui rivelatori a pannello piatto o sulle pellicole radiografiche per formare immagini anatomiche valide. Nel contempo, all’interno del corpo umano si generano raggi X secondari dispersi; questi raggi dispersi in modo disordinato non hanno alcun valore diagnostico e si sovrappongono all’immagine, causando una nebbia grigia diffusa, riducendo il contrasto e oscurando lesioni minime quali fratture sottili e noduli polmonari.

Una griglia per raggi X è costituita da innumerevoli strisce parallele di piombo e da distanziatori in alluminio o fibra disposti tra di esse. I raggi X utili, che viaggiano in linea retta, possono passare agevolmente attraverso gli spazi tra le strisce di piombo, mentre i raggi dispersi in modo disordinato vengono bloccati e assorbiti dalle strisce di piombo. La griglia converte la radiazione dispersa in modo disordinato in un contrasto di immagine nitido, il che costituisce il fondamento dei requisiti per il suo posizionamento.

2. Norma fondamentale di posizionamento: il lato focale deve essere rivolto verso il tubo a raggi X
Questa è la regola più importante per l’installazione della griglia e anche l’errore più frequente nella pratica clinica. Ogni griglia per raggi X presenta due lati distinti: il lato focale e il lato di ricezione dell’immagine. Il lato focale, contrassegnato da una linea focale o dal logo «FOCUS», deve essere rivolto verso il tubo a raggi X e la sorgente di raggi X; il lato posteriore piatto è rivolto verso il rivelatore a pannello piatto o la lastra di imaging.

Le strisce di piombo all’interno della griglia focale sono progettate per inclinarsi leggermente verso il punto focale dei raggi X. Solo quando il lato focale è rivolto verso il tubo, l’angolo di apertura delle strisce di piombo può corrispondere all’angolo di emissione dei raggi X primari. Se posizionata al contrario, i raggi primari saranno intercettati in gran quantità dalle strisce di piombo, con il risultato di immagini estremamente scure e inutilizzabili, con evidenti ombre a strisce nere.

3. Adeguamento della distanza: attenersi rigorosamente all’intervallo di distanza focale nominale
Ogni griglia filtrante è contrassegnata da una distanza focale nominale, ad esempio 100 cm, 150 cm, 180 cm, che si riferisce alla distanza valida tra il punto focale del tubo a raggi X e la superficie della griglia. Se la distanza effettiva di ripresa è inferiore o superiore all’intervallo calibrato, l’angolo delle strisce di piombo non potrà corrispondere all’angolo dei raggi, causando una vignettatura marginale: la parte centrale dell’immagine risulterà chiara, mentre entrambi i lati si scuriranno gradualmente. Per la radiografia digitale (DR) portatile e da letto, gli utenti dovrebbero selezionare griglie a distanza focale corta; le sale fisse per la DR toracica adottano prevalentemente griglie con distanza focale di 180 cm per gli esami toracici in posizione eretta.

4. Posizionamento orizzontale e verticale: distinguere tra griglia lineare e griglia a croce
Le griglie lineari sono il tipo più diffuso nelle cliniche e bloccano i raggi dispersi solo in una direzione. Durante la radiografia degli arti, del torace e dell’addome, le griglie lineari devono essere posizionate con le strisce di piombo parallele all’asse longitudinale del corpo umano, in modo da filtrare al massimo i raggi dispersi generati dalle parti più spesse del corpo. Le griglie a croce sono caratterizzate da strisce di piombo bidirezionali, adatte per l’acquisizione del busto; non presentano limiti rigidi di orientamento orizzontale o verticale, ma richiedono un controllo più rigoroso della distanza focale e vengono utilizzate principalmente nei grandi sistemi DR fissi.

5. Note operative pratiche e scelta dello scenario
Le parti del corpo sottili, come mani, polsi e polpacci, producono pochi raggi dispersi e non richiedono l’uso di griglie per l’acquisizione; le griglie sono invece obbligatorie per gli esami del busto, dell’addome, del bacino e degli arti spessi, al fine di garantire la qualità dell’immagine. Nella radiografia veterinaria, anche le acquisizioni del busto di cani di grossa taglia e del bestiame richiedono l’installazione di griglie adeguate.

Dopo il posizionamento, gli operatori devono ricontrollare il segno sul lato focale, la distanza di acquisizione e la direzione orizzontale prima dell’esposizione. Il corretto posizionamento della griglia riduce efficacemente il numero di riprese ripetute, diminuisce l’esposizione ripetuta alle radiazioni per i pazienti e prolunga la durata dei rivelatori a pannello piatto.

Conclusione
Il corretto posizionamento della griglia a raggi X si basa sulla combinazione di conoscenze teoriche e procedure operative standardizzate. Chiarire la direzione del lato focale, l’adeguamento alla distanza focale nominale e le regole di posizionamento direzionale consente di eliminare le interferenze da radiazioni diffuse, fornire immagini diagnostiche ad alta definizione, ridurre gli errori clinici e apportare tangibili vantaggi in termini di efficienza e sicurezza alle attività di imaging medico umano e veterinario.
