Radioscopia: dalla pellicola al digitale – Come i rivelatori a schermo piatto diventano la “lente” per le ispezioni mediche e industriali

{{{sourceTextContent.subTitle}}}

schermo piatto

{{{sourceTextContent.description}}}

Basta entrare in qualsiasi reparto di radiologia ospedaliero per notare che le lastre radiografiche che richiedono lo sviluppo in camera oscura sono ormai quasi del tutto scomparse. Al loro posto, i medici ingrandiscono, scorrono ed esaminano immagini ad alta definizione direttamente sugli schermi dei computer. Al centro di questa rivoluzione digitale c’è il rilevatore a schermo piatto (FPD).

Esso non solo funge da componente fondamentale per la moderna diagnostica per immagini medica, ma costituisce anche un potente strumento diagnostico per i controlli non distruttivi in ambito industriale e per i controlli di sicurezza. Questo articolo illustra in termini semplici questa tecnologia rivoluzionaria.

## Che cos’è un rilevatore a pannello piatto

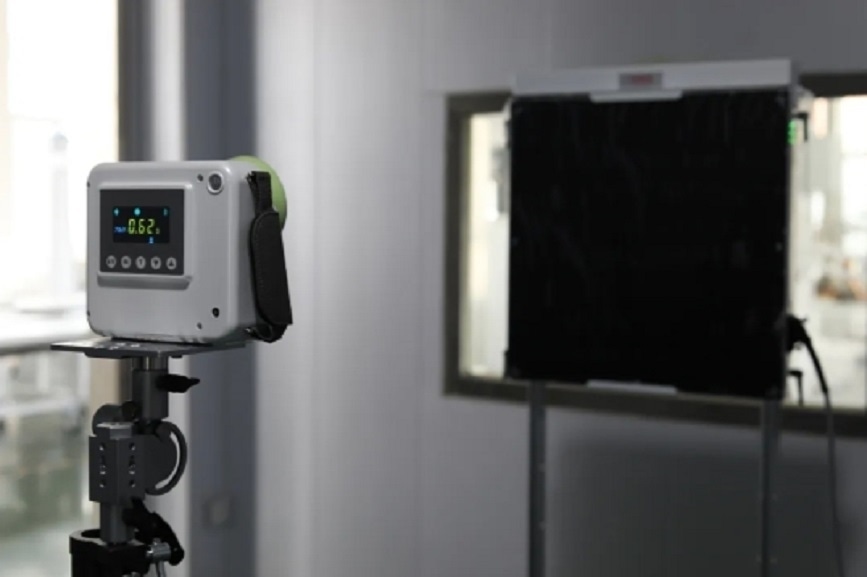

In parole semplici, un rivelatore a pannello piatto è un dispositivo di precisione che converte i raggi X in arrivo in segnali di immagine digitale. Pensatelo come una fotocamera digitale estremamente sofisticata, costruita appositamente per l’acquisizione di immagini a raggi X. A differenza delle normali fotocamere che registrano la luce visibile, esso cattura i raggi X trasmessi attraverso il corpo umano o oggetti materiali e li trasforma in immagini digitali ad alta risoluzione.

Dal lancio del primo rivelatore a pannello piatto commerciale nel 1995, i suoi vantaggi – tra cui la rapidità di acquisizione delle immagini, la riduzione della dose di radiazioni e la qualità superiore delle immagini – gli hanno permesso di sostituire i tradizionali sistemi a pellicola e schermo. È diventato la tecnologia fondamentale alla base della radiografia digitale (DR).

## Principi di funzionamento: due principali architetture tecniche

In che modo un rivelatore a schermo piatto trasforma la radiazione a raggi X in immagini visibili? Due approcci di conversione principali dominano il mercato odierno.

**Conversione indiretta rappresentata dal silicio amorfo**
Si tratta della soluzione più diffusa a livello globale.
Fase uno: i raggi X colpiscono lo strato di scintillatore, solitamente ioduro di cesio o ossisolfuro di gadolinio, dove i fotoni dei raggi X vengono trasformati in luce visibile.
Fase due: la luce visibile generata viene assorbita dagli array di fotodiodi in silicio amorfo sottostanti e convertita in segnali elettrici. I moduli di conversione da analogico a digitale producono quindi le immagini digitali finali.

**Conversione diretta rappresentata dal selenio amorfo**
Questo approccio elimina le fasi intermedie di conversione della luce.
I fotoni dei raggi X colpiscono lo strato semiconduttore di selenio amorfo e generano coppie elettrone-lacuna. Spinte da un campo elettrico applicato, queste cariche elettriche vengono raccolte e lette tramite array di transistor a film sottile (TFT).

### Riferimenti per la scelta della tecnologia

I rivelatori al selenio amorfo offrono una risoluzione spaziale eccezionale e immagini più nitide senza interferenze dovute alla dispersione della luce. Sono perfettamente adatti per esami che richiedono un elevato livello di dettaglio, come la mammografia e la radiografia delle articolazioni ossee.

I rivelatori al silicio amorfo presentano un’ampia gamma dinamica, una forte adattabilità ambientale e costi relativamente inferiori. Rimangono la scelta prevalente per la radiografia toracica, le scansioni addominali e gli esami ortopedici generali.

## Vantaggi principali dei rivelatori a pannello piatto

**Acquisizione di immagini nell’ordine dei millisecondi**: immagini nitide vengono generate pochi secondi dopo l’esposizione. Ciò riduce i tempi di attesa per i pazienti e offre un supporto fondamentale per la cura traumatologica d’urgenza.

**Riduzione dell’esposizione alle radiazioni**: l’elevata efficienza quantica di rilevamento (DQE) consente di ottenere immagini nitide con dosi di raggi X più basse, riducendo i rischi legati alle radiazioni. Per la valutazione dell’età ossea nei bambini, la dose di radiazioni può scendere fino a 0,01 mGy.

**Post-elaborazione intelligente**: le immagini digitali consentono regolazioni flessibili dell’ampiezza e del livello della finestra, dell’ingrandimento e delle funzioni di misurazione. In combinazione con la diagnosi assistita dall’intelligenza artificiale, è possibile identificare facilmente anche lesioni sottili.

**Mobilità wireless**: i rivelatori a pannello piatto wireless liberano gli operatori dai vincoli dei cavi. Possono essere utilizzati nelle unità di terapia intensiva, nelle sale operatorie e persino nelle ambulanze.

## Ampia gamma di scenari applicativi oltre al settore sanitario

I rivelatori a schermo piatto hanno varcato i confini delle strutture ospedaliere e sono stati adottati in diversi settori.

### Settori medici

‑ Screening toracico: individuazione di minuscoli noduli polmonari e lesioni da polmonite.
‑ Radiografia ortopedica: consentono l’unione senza soluzione di continuità delle immagini dell’intera colonna vertebrale e degli arti inferiori per misurazioni precise.
‑ Gestione dei traumi in pronto soccorso: la radiografia dinamica (DR) monitora le procedure di riduzione delle fratture e genera sequenze video fluoroscopiche.
‑ Screening mammografico: i rivelatori dedicati ad alta precisione supportano l’identificazione del cancro al seno in fase precoce.

### Controlli non distruttivi industriali

All’interno dei flussi di lavoro produttivi, i rivelatori a pannello piatto fungono da rigorosi controllori di qualità.
‑ Industria aerospaziale: rilevano crepe interne sulle pale dei motori aeronautici e sui componenti in materiale composito.
‑ Produzione automobilistica: ispezionano i difetti di fusione e i guasti interni nei gruppi batteria.
‑ Produzione elettronica: individuano microdifetti di saldatura sui circuiti stampati.
‑ Recipienti a pressione e condutture: eseguono ispezioni di sicurezza di routine sulle condutture del gas per eliminare pericoli nascosti. I rivelatori industriali all’avanguardia raggiungono una risoluzione fino a 0,05 mm, più sottile di un capello umano.

## Considerazioni finali

Dalle ingombranti pellicole analogiche ai sottili pannelli digitali, dalle esposizioni sfocate alle immagini digitali nitide, i rivelatori a pannello piatto hanno rivoluzionato il nostro modo di osservare nel corso di due decenni. Essi supportano diagnosi cliniche accurate, migliorano gli standard di sicurezza dei prodotti e potenziano i controlli di sicurezza nei trasporti pubblici.
