Modello di simulazione vascolare delle arterie degli arti inferiori stampato in 3D

{{{sourceTextContent.subTitle}}}

Modello di simulazione vascolare delle arterie degli arti inferiori stampato in 3D

{{{sourceTextContent.description}}}

La formazione in materia di interventi vascolari deve affrontare un ostacolo di lunga data: i fantocci in plastica rigida semplificano eccessivamente le variazioni anatomiche umane, mentre i modelli animali comportano costi elevati, restrizioni etiche e dimensioni vascolari non uniformi. Il nostro modello di simulazione delle arterie degli arti inferiori, stampato in 3D e recentemente aggiornato, risolve completamente questo problema utilizzando dati autentici provenienti da TAC umane come fonte principale per la ricostruzione. L’intero albero vascolare comprende la biforcazione dell’aorta addominale, le arterie iliache bilaterali, le arterie femorali superficiali, le arterie poplitee e i rami tibiali-peroneali distali, con una riproduzione rigorosa in scala 1:1 dei diametri naturali del lume, della tortuosità dei vasi e della distribuzione dei rami. Il telaio esterno in acrilico misura 908 mm di altezza e 316 mm di larghezza, rispecchiando le proporzioni reali delle arterie periferiche umane. Ogni segmento vascolare conserva i parametri dimensionali clinicamente critici, che vanno dal diametro interno massimo dell’aorta di 16,0 mm fino ai rami distali del piede di 4,3–5,3 mm, replicando l’intero spettro dei calibri vascolari che i medici incontrano quotidianamente. A differenza dei modelli generici standardizzati, questo progetto basato sulla TC elimina le distorsioni anatomiche artificiali, consentendo ai tirocinanti di percepire lo spazio esattamente come in una vera angiografia umana.

Le lesioni complesse della malattia arteriosa periferica (PAD) costituiscono il fulcro della formazione offerta da questo fantoccio, con due moduli patologici intercambiabili integrati per esercitazioni mirate. In primo luogo, gli inserti di calcificazione sostituibili riproducono placche stenotiche al 65%; ciascuna unità cilindrica di calcificazione presenta un diametro esterno di 8,0 mm e un lume residuo interno di 3,6 mm, simulando placche aterosclerotiche dure che resistono alla dilatazione con palloncino durante l’angioplastica. In secondo luogo, sono integrati segmenti dedicati di occlusione totale cronica (CTO), con tortuosità vascolare accentuata (diametro massimo di curvatura 84 mm) e tubi curvi monopezzo integrati senza connettori segmentati, per riprodurre le caratteristiche anatomiche strette e contorte delle lesioni occlusive estese. Gli allievi possono esercitarsi nell’attraversamento del filo guida, nel supporto del microcatetere e nell’espansione del palloncino in presenza di una resistenza realistica della lesione, evitando le superfici vascolari eccessivamente lisce dei simulatori tradizionali. Il design modulare consente una rapida sostituzione delle lesioni, così che i formatori possano assemblare in pochi minuti scenari di stenosi lieve, calcificazione grave e CTO completa per corsi di formazione progressivi.

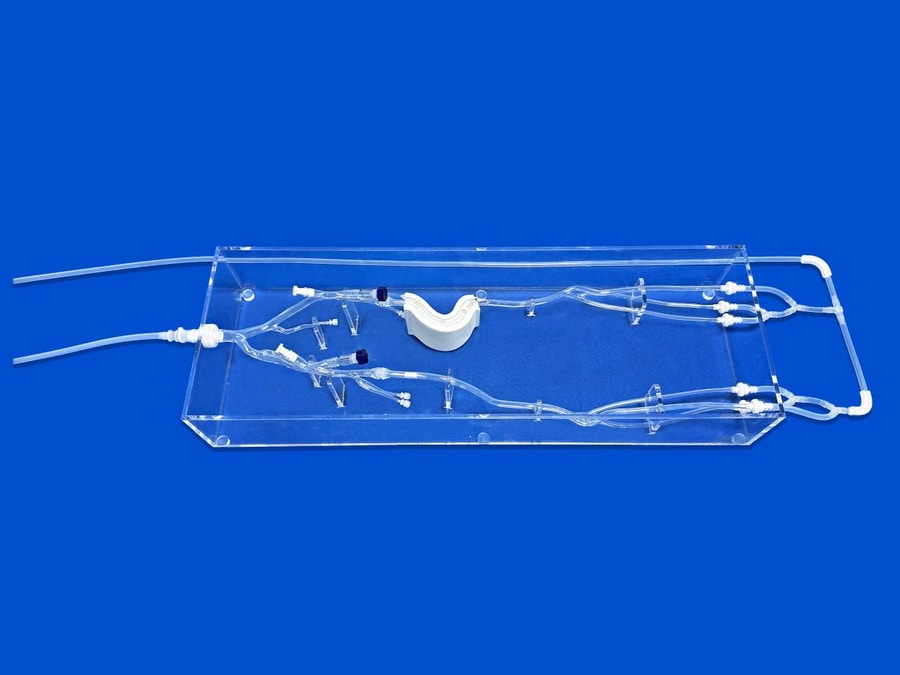

Per riprodurre i flussi di lavoro reali degli interventi, il modello è dotato di quattro porte di accesso indipendenti compatibili con valvole emostatiche da 0 a 12 F, ricreando le comuni tecniche di puntura dell’arteria femorale comune per interventi simultanei unilaterali o bilaterali. L’intero albero vascolare è fissato all’interno di una vasca in acrilico trasparente con staffe di supporto personalizzate, offrendo una completa osservazione visiva del movimento del filo guida e del catetere durante le procedure. Un circuito di perfusione a circuito chiuso collega il fantoccio a una pompa di circolazione: il fluido scorre verso il basso dall’ingresso aortico superiore e ritorna alla pompa attraverso le uscite vascolari distali, simulando la pressione e la velocità del flusso sanguigno fisiologico nelle arterie degli arti inferiori. Il guscio trasparente consente agli istruttori di osservare l’avvolgimento nascosto del filo, il contatto con la placca e l’espansione del palloncino senza ricorrere alla fluoroscopia, riducendo significativamente l’esposizione alle radiazioni durante la formazione. Questo sistema completo di circolazione del fluido rende il fantoccio adatto alle esercitazioni relative al posizionamento di stent, all’aterectomia e alla post-dilatazione.

Questo fantoccio delle arterie degli arti inferiori stampato in 3D è utile in tre scenari clinici principali: formazione standardizzata per chirurghi vascolari e radiologi interventisti, simulazione di casi complessi prima dell’intervento e dimostrazione di dispositivi medici. Riproducendo le caratteristiche anatomiche e patologiche reali della PAD (malattia arteriosa periferica), accorcia la curva di apprendimento per i medici in formazione che devono padroneggiare l’attraversamento delle lesioni CTO (occlusioni totali croniche) e il trattamento delle lesioni calcificate. Per i produttori di dispositivi medici, i moduli di lesione intercambiabili consentono di effettuare test al banco su nuovi fili guida, palloncini e stent periferici. Sviluppato da Ningbo Trando 3D Medical Technology, il modello coniuga autenticità anatomica, flessibilità modulare e riutilizzabilità a lungo termine, rappresentando un’alternativa economicamente vantaggiosa alle risorse di formazione basate su animali e cadaveri.
